Leírás és Paraméterek

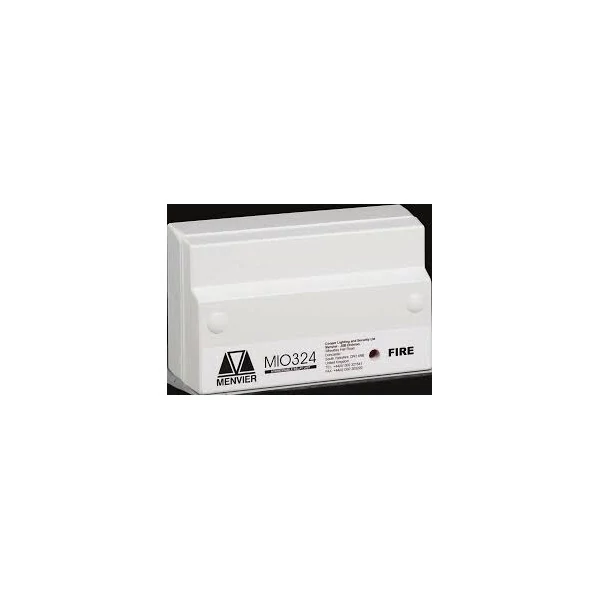

Az Eaton Cooper CIO351S / MIO324S egy három felügyelt bemenettel és három relés kimenettel rendelkező, intelligens címezhető monitorozó és vezérlőmodul tűzjelző rendszerekhez. A készülék külső berendezések, például beléptetőrendszerek, ajtóvezérlések és nővérhívó rendszerek tűzjelző központhoz történő illesztésére használható. A bemenetek vezetékszakadás és rövidzárlat ellen felügyeltek, a kimenetek potenciálmentes váltóérintkezős relék. A CIO351S változat sajátossága, hogy a kimenetek a tűzjelző központ riasztásnémítási parancsára visszaállnak.
Főbb tulajdonságok
-
Eaton Cooper intelligens címezhető tűzjelző I/O modul
-
Gyártói típusjelölés: CIO351S / MIO324S
-
Három különálló, felügyelt bemeneti csatorna
-
Három független, relés kimeneti csatorna
-
Bemeneti vezetékszakadás- és rövidzárlat-felügyelet
-
Potenciálmentes, váltóérintkezős relékimenetek
-
Kimenetek visszaállítása a riasztás némítésekor
-
Automatikus, szoftveres címzés
-
Egyetlen címet foglal el a címezhető tűzjelző hurokban
-
Beépített rövidzárlat-leválasztó
-
18–30 V DC üzemi feszültségtartomány
-
310 µA nyugalmi áramfelvétel
-
Maximum 50 V AC vagy 30 V DC kapcsolási feszültség
-
1 A reléterhelhetőség 30 V DC mellett, ohmos terhelés esetén
-
IP40 védettségű, PC/ABS műanyag ház, felületi vagy süllyesztett szerelési lehetőséggel
Műszaki adatok
| Tulajdonság | Adat |
|---|---|
| Gyártó | Eaton |
| Márka | Eaton Cooper / Menvier |
| Modell | CIO351S / MIO324S |
| Gyártói cikkszám | CIO351S |
| Alternatív gyártói cikkszám | MIO324S |
| Terméktípus | Címezhető bemeneti és kimeneti modul |
| Termékkategória | Tűzjelző rendszerkiegészítő |
| Rendszertípus | Intelligens címezhető tűzjelző rendszer |
| Rendeltetés | Külső berendezések állapotfelügyelete és vezérlése |
| Bemeneti csatornák száma | 3 |
| Kimeneti csatornák száma | 3 |
| Bemenetek típusa | Felügyelt bemenet |
| Bemeneti vezetékszakadás-felügyelet | Igen |
| Bemeneti rövidzárlat-felügyelet | Igen |
| Bemeneti lezáróellenállás | 22 kΩ |
| Bemeneti riasztási ellenállás | 5,6 kΩ |
| Kimenetek típusa | Potenciálmentes relékimenet |
| Reléérintkezők kialakítása | Váltóérintkező, NO / COM / NC |
| Kimenetek felügyelete | Nem felügyelt |
| Kimenetek visszaállítása | Riasztásnémításkor (Silence Alarms) |
| Névleges rendszerfeszültség | 24 V DC |
| Üzemi feszültségtartomány | 18–30 V DC |
| Nyugalmi áramfelvétel | 310 µA |
| Maximális kapcsolási feszültség | 50 V AC vagy 30 V DC |
| Reléérintkező terhelhetősége | 1 A / 30 V DC, ohmos terhelés |
| Induktív terhelhetőség | 0,5 A |
| Címzés | Automatikus, szoftveres |
| Címigény | 1 cím |
| Beépített rövidzárlat-leválasztó | Igen |
| Hurokcsatlakozás | Bejövő és kimenő címezhető hurok |
| Elektromos csatlakozás | Csavaros sorkapcsok |
| Kábelbevezetés | Felül, alul, oldalt vagy hátul |
| Kompatibilis rendszerek | Eaton Cooper intelligens címezhető tűzjelző rendszerek |
| Alkalmazási példák | Beléptetőrendszerek, ajtóvezérlések, nővérhívó rendszerek, külső állapotjelzések |
| Vonatkozó szabványok | EN 54-17:2005 és EN 54-18:2005 |
| Ház anyaga | PC/ABS műanyag |
| Védettség | IP40 |
| Szerelési mód | Felületi vagy részben süllyesztett szerelés |
| Szerelődoboz típusa | Mély, dupla szerelődoboz |
| Szerelődoboz | Tartozék |
| Üzemi hőmérséklet | −10 °C és +60 °C között |
| Megengedett relatív páratartalom | 0–95%, páralecsapódás nélkül |
| Magasság | 129 mm |
| Szélesség | 180 mm |
| Mélység | 60 mm |
| Méretek | 129 × 180 × 60 mm |
| Nettó tömeg | 0,23 kg |
| Kiszerelés | 1 db |
| Csomag tartalma | 1 db Eaton Cooper CIO351S / MIO324S címezhető I/O modul, szerelődobozzal |
| Külön megvásárolandó eszközök | Kompatibilis Eaton címezhető tűzjelző központ és csatlakoztatott külső berendezések |
